INT Inline

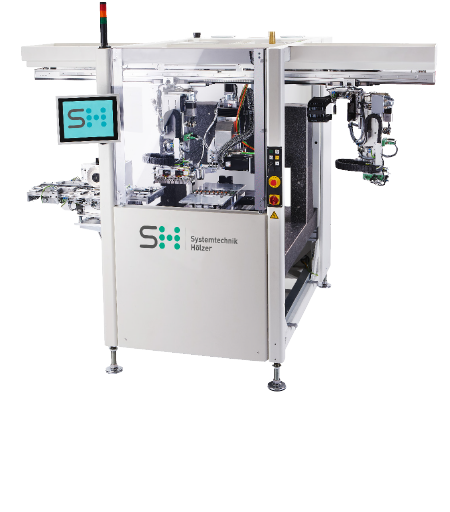

Die Linienmaschine INT 4646 bietet leistungsfähiges und wirtschaftliches Nutzentrennen von Leiterplatten, ideal für hohe Volumen und Produktvarianz. Mit einer Standfläche von (B/T/H)

1.000 mm x 1.850 mm x 1.750 mm zählt dieser Inline Nutzentrenner zu den kompaktesten Modellen, die ein schnelles, stress- und staubarmes Trennen aller Leiterplattenarten garantieren.

Produktdaten

  • Stabiles Stahl-Schweißgestell
  • Präzise Linearmotortechnologie
  • Integriertes Einlaufband
  • Flexible Greiferkonzepte
  • LP Mehrfachnutzeneinzug
  • Laserachsenvermessung
  • Optional: Tray Loader
  • Optional: integrierte Nachreinigung
  • Optional: automatische und zyklische Abreinigung
  • Kundenspezifische Sonderlösungen
  • Wartungsarm

Inline Nutzentrennen – Qualität steckt im Detail

Außer am Platzbedarf wurde bei der Inline Serie 4646 nicht an Leistung und Qualität gespart. Ein schwingungsarmes Stahl-Schweißgestell, präzise Linearmotortechnologie mit hochauflösendem Messsystem und die Verwendung hochwertiger Werkzeuge garantieren eine lange Lebensdauer. Serienmäßig ist der Nutzentrenner mit einem breitenverstellbaren Einlaufband, integriertem bildgestützten Teach-In Kamerasystem, Nutzen Fixierung per Vakuumsauger und/oder Stiftspanntechnik, Scheiben- oder Schaft- Trenntechnologie mit vollautomatischer Fräserlängenabarbeitung sowie Restrahmen-Entsorgung ausgestattet.

Die Maschinenfähigkeit deckt sämtliche Anforderungen zeitgemäßer und zukünftiger Baugruppenfertigung ab.



Leiterplatten-Nutzen-Zuführung & Fixierung
Zuführung aus Magazin, vom Band oder manuell.Fixierung der Leiterplatte mit Zentrierstiften und Vakuumtechnik. Stabilisierung über Niederhalterbürste von oben/unten oder produktspezifische Sonderausführung.
Leiterplatten-Verwindung max. 1% der Länge bzw. Breite

Leiterplatten-Einzelnutzen-Ablage
Mechanische oder Vakuum-Einzel oder Mehrfachgreifer für positionsbezogene Ablage in Tray, WT oder auf Band.

Staubabsaugung
Externe staubexplosionsgeschützte Saugeinheit, H-Filter, Unterdruckabfrage. Wahlweise Anschluss an Zentralabsaugung

Multiachsen-Systemsteuerung
IPC-Steuerung DIN-Programm 66025, Windows® 10, 12“ Touchscreen Monitor Bahnsteuerung (Schneiden/Fräsen/Bohren)
